System ten tworzą odpowiednio zaprojektowane jednostki napowietrzające, które współpracując z inteligentną automatyka (centrale zasilająco sterujące mcr Omega PRO, przetworniki ciśnienia, falowniki), umożliwiają oddymianie klatki schodowej tam gdzie zastosowanie konwencjonalnego oddymiania grawitacyjnego nie było by możliwe.
W skład systemu mcr HEX wchodzą niezależnie certyfikowane:
- mcr ULTRA THERM klapy oddymiające
- mcr 9705 centrale oddymiania lub mcr 0204
- mcr Omega pro centrala sterująco - zasilająca
- wentylatory napowietrzające wraz z osprzętem wentylacyjnym
- przetworniki różnicy ciśnień (cyfrowe oraz analogowe)
- elementy dodatkowe (panel sterowania ręcznego, układ przełączania czerpni, kanałowe czujki dymu, klapy upustowe)
Konfiguracja oraz ilość poszczególnych elementów składowych systemu zależą od wymagań scenariusza pożarowego, specyfikacji budynku i usytuowania w nim klatki schodowej.
FUNKCJA - duże możliwości regulacji pozwalające na adaptację działania systemu do rzeczywistych warunków panujących w obiekcie (regulowane jednostki nawiewne)
NIEZAWODNOŚĆ - układ działający w głównej mierze mechanicznie, odporny na awarie układów elektroniki
INTUICYJNOŚĆ OBSŁUGI - łatwość zaprojektowania systemu i doboru urządzeń
UNIWERSALNOŚĆ - różne sposoby zabudowy i montażu umożliwiające dostosowanie się do zastanych w obiekcie warunków
1. mcr ULTRA THERM klapa oddymiająca
Funkcje: oddymianie lub wentylacja naturalna
Wymiar min.: 1000 x 1000 lub 80 x 120 [mm]
Wymiar max.: 2000 x 3000 [mm]
Budowa: podstawa modułowa z PVC lub składana stalowa
Wypełnienie skrzydła: płyty z poliwęglanu kanalikowego, kopuły z akrylu lub poliwęglanu litego, wypełnienie mieszane
Sterowanie: elektryczne 24 V-/48 V-/230 V~
2. mcr ULTRA THERM klapa oddymiająca z opcją wyjścia na dach
Funkcje: oddymianie, wyjście na dach lub wentylacja naturalna
Wymiar min.: 1000 x 1000 lub 900 x 1200 [mm]
Wymiar max.: 1600 x 2200 (1 siłownik) lub 2000 x 2500 [mm] (2 siłowniki)
Budowa: podstawa modułowa z PVC lub składana stalowa
Wypełnienie skrzydła: płyty z poliwęglanu kanalikowego, kopuły z akrylu lub poliwęglanu litego, wypełnienie mieszane
Sterowanie: elektryczne 24 V-/48 V-/230 V~
3. mcr OSO THERM 75 okno oddymiające
Funkcje: oddymianie lub wentylacja naturalna
Wymiar min.: 800 x 800 [mm]
Wymiar max.: 2700 x 1300 lub 1600 x 2200 [mm]
Budowa: profile aluminiowe o wysokim stopniu izolacyjności termicznej
Wypełnienie skrzydła: wielokomorowe pakiety szklane, płyta warstwowa
Sterowanie: elektryczne 24 V-/48 V-/230 V~
4. mcr 9705 centrala oddymiania (mcr 9705-5A / mcr 9705-8A)
Zasilanie: 230 V~
Napięcie wyjściowe: 24 [V–]
Ilość wyjść: 1 szt. (1 strefa oddymiania / 1 grupa wentylacji)
Maks. obciążenie całkowite: 5 lub 8 [A]
Akumulatorowe zasilanie awaryjne: 72 godz.
Wymiary: 300 x 300 x 120 [mm]
6. mcr OMEGA pro centrala zasilająco - sterująca
Napięcie zasilania: 230/400 [V~]
Napięcie wyjściowe: 24 V– , 230/400 V~
Maksymalna pojemność akumulatorów: 300 [Ah]
Stopień ochrony IP: 54 lub 55
Klasa środowiskowa: III (rozszerzona)
Temperatura pracy: -25 do 75 [°C]
Protokół komunikacji: RS485 Modbus RTU
7. Przycisk oddymiania RPO-1
Funkcje: alarm (otwarcie), reset i wyłączenie
Informacja LED: „ok”, „błąd”, „alarm”
Wymiary: 135 x 135 x 33 [mm]
Klasa szczelności: IP30
Pobór prądu: 100 [mA]
8. Optyczna czujka dymu OCD
Prąd dozorowania: 60/100 [µA]
Zakres temperatury pracy: -20 ÷ 60 [°C]
9. Przycisk przewietrzania LT
Funkcje: otwieranie, zamykanie klap i okien
Kolor obudowy: biały
Wymiar: 80 x 80 x 55 [mm]
10. Wentylator napowietrzający
Wykonanie: obudowa okrągła lub skrzynkowa
Rodzaj zabudowy: pionowa lub pozioma
Miejsce zabudowy: na zewnątrz lub wewnątrz budynku
Wydajności: 63 000 ÷ 120 000 [m3/h]
Ciśnienie dynamiczne: do 600 [Pa]
Prędkości obrotowe: 750 / 1000 / 1500 / 3000 [obr./min.]

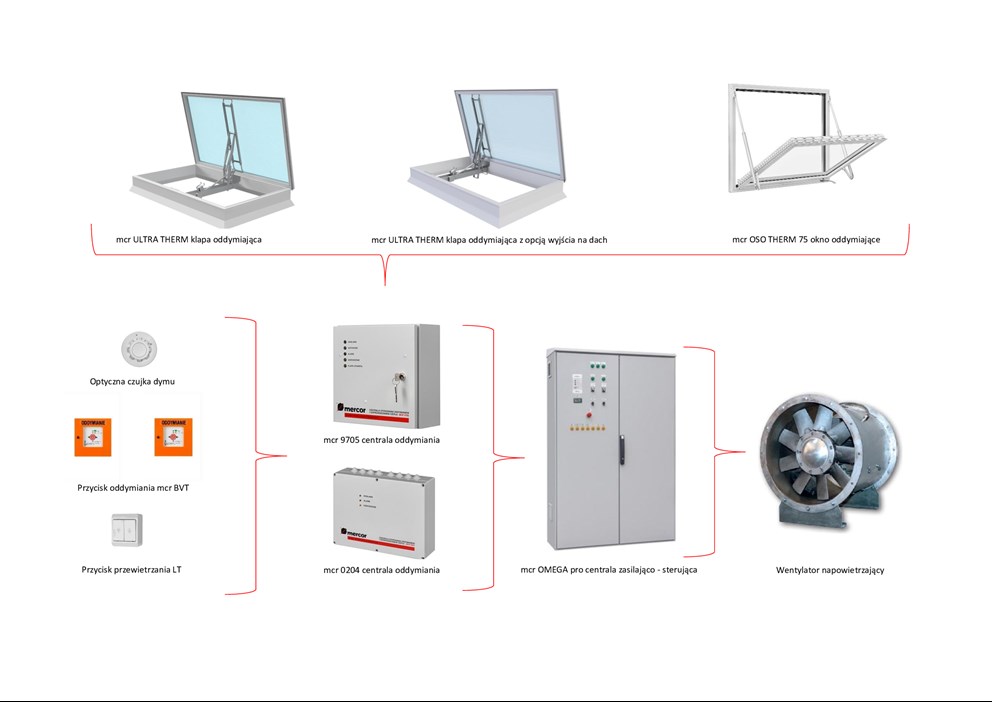

Przykładowy schemat sterowania systemem mcr HEX grawitacyjnego oddymiania klatki schodowej z nawiewem mechanicznym
