W systemie oddymiania grawitacyjnego klatek schodowych, który znajdziecie Państwo w ofercie firmy MERCOR, zastosowaliśmy szereg innowacyjnych urządzeń własnej produkcji. Przyczyniają się one do ochrony życia i mienia, jednocześnie spełniając obecne i przyszłe wymogi w zakresie izolacyjności termicznej budynków.
Na proponowany przez firmę MERCOR kompletny system oddymiania klatki schodowej składają się:
Urządzenia wykonawcze:
- klapa oddymiająca mcr ULTRA THERM
- okno oddymiające/napowietrzające mcr OSO THERM 75
- siłownik mcr HCV 500/600 Door Drive (do drzwi napowietrzających)
Urządzenia sterujące:
- centrala oddymiania mcr SV/SVM
- przycisk oddymiania mcr BVT
- optyczna czujka dymu
- centrala pogodowa z czujnikiem wiatru i deszczu mcr AR / AWR
- pilot zdalnego sterowania przewietrzaniem
JAKOŚĆ - jest efektem połączenia wyjątkowych cech mcr THERM SYSTEM: funkcjonalności, estetyki i zaawansowanej technologii oraz wykonania systemu z materiałów o wysokiej klasy parametrach
FUNKCJA - system zapewnia bezpieczną ewakuację przez klatkę schodową, jednocześnie oferując dodatkowe funkcje związane z doświetleniem, wentylacją naturalną oraz umożliwieniem wyjścia na dach (klapa z opcją wyjścia na dach)
CIEPŁO - zastosowanie innowacyjnych produktów (klapa i okna oddymiające) o wysokiej izolacyjności, pozbawionych mostków termicznych gwarantuje brak strat ciepła
ESTETYKA - prostota i nowoczesność wzornictwa sprawiają, że urządzenia łatwo wkomponować w architekturę wnętrz, dostosowując je do budynków o różnym charakterze i przeznaczeniu
NIEZAWODNOŚĆ - urządzenia wchodzące w skład systemu (klapy i okna) zostały przetestowane w 10 000 cykli do położenia wentylacji
INTUICYJNOŚĆ OBSŁUGI - jedna centrala służy do konfiguracji i diagnostyki wszystkich urządzeń w systemie, zaleta jest też możliwość ciągłego monitorowania stanu pracy systemu z przedniego panelu centrali
PRZYJAZNY SERWIS - zgłoszenia z centrali sterującej systemem dają możliwość szybkiego ustalenia przyczyn błędów, zaś konstrukcja płyty głównej centrali umożliwia rozbudowanie systemu o dodatkowe funkcje lub urządzenia
1. mcr ULTRA THERM klapa oddymiająca
Funkcje: oddymianie lub wentylacja naturalna
Wymiar min.: 1000 x 1000 lub 80 x 120 [mm]
Wymiar max.: 2000 x 3000 [mm]
Budowa: podstawa modułowa z PVC lub składana stalowa
Wypełnienie skrzydła: płyty z poliwęglanu kanalikowego, kopuły z akrylu lub poliwęglanu litego, wypełnienie mieszane
Sterowanie: elektryczne 24 V-/48 V-/230 V~
2. mcr ULTRA THERM klapa oddymiająca z opcją wyjścia na dach
Funkcje: oddymianie, wyjście na dach lub wentylacja naturalna
Wymiar min.: 1000 x 1000 lub 900 x 1200 [mm]
Wymiar max.: 1600 x 2200 (1 siłownik) lub 2000 x 2500 [mm] (2 siłowniki)
Budowa: podstawa modułowa z PVC lub składana stalowa
Wypełnienie skrzydła: płyty z poliwęglanu kanalikowego, kopuły z akrylu lub poliwęglanu litego, wypełnienie mieszane
Sterowanie: elektryczne 24 V-/48 V-/230 V~
3. mcr OSO THERM 75 okno oddymiające i napowietrzające
Funkcje: oddymianie lub wentylacja naturalna
Wymiar min.: 800 x 800 [mm]
Wymiar max.: 2700 x 1300 lub 1600 x 2200 [mm]
Budowa: profile aluminiowe o wysokim stopniu izolacyjności termicznej
Wypełnienie skrzydła: wielokomorowe pakiety szklane, płyta warstwowa
Sterowanie: elektryczne 24 V-/48 V-/230 V~
4. mcr SVM centrala oddymiania (mcr SVM 24V-5A / mcr SVM 24-8A)
Zgodnie z normą EN12101-10:2005 - klasa A (podwójne zasilanie)
Zasilanie: 230 V~ / max. 1,5 [A]
Napięcie wyjściowe: 24 [V–]
Ilość wyjść: 1 szt. (1 strefa oddymiania / 1 grupa wentylacji)
Maks. obciążenie całkowite: 5 lub 8 [A]
Akumulatorowe zasilanie awaryjne: 72 godz.
Wymiary: 238 x 113 x 286 [mm]
5. mcr SV centrala oddymiania (mcr SV 24V-xx-ds / mcr SV 48V-xx-ds)
Zgodnie z normą EN12101-10:2005 - klasa A (podwójne zasilanie)
Zasilanie: 230 V~ / max. 1,5 [A]
Napięcie wyjściowe: 24 V– lub 48 V–
Ilość wyjść: 2 szt. (2 strefy oddymiania / 2 grupy wentylacji)
Maks. obciążenie całkowite: 8 / 24 / 30 / 32 [A]
Akumulatorowe zasilanie awaryjne: 72 godz.
Wymiary: 343 x 178 x 450 [mm]
6. mcr HCV 500/600 Door Drive napęd drzwiowy
Napięcie zasilania: 24 / 36 / 48 [V]
Pobór prądu: 1,4 / 1,05 / 0,7 [A]
Klasa szczelności: IP32
Siła pchania/ciągnięcia: 500 / 500 [N]
Siła trzymania: 2000 [N]
Prędkość otwierania/zamykania: 10 [mm/s]
Kąt otwarcia: 90°
Temp. pracy: -25 do 75 [°C]
7. mcr BVT przycisk oddymiania
Funkcje: alarm (otwarcie), reset i wyłączenie, identyfikacja dźwiękowa
Informacja LED: „ok”, „błąd”, „alarm”
Wymiary: 125 x 125 x 36 [mm]
Klasa szczelności: IP40
Pobór prądu: 2,2 [mA]
8. optyczna czujka dymu OCD
Prąd dozorowania: 60/100 [µA]
Zakres temperatury pracy: -20 ÷ 60 [°C]
9. przycisk przewietrzania LT
Funkcje: otwieranie, zamykanie klap i okien
Kolor obudowy: biały
Wymiar: 80 x 80 x 55 [mm]
10. pilot zdalnej obsługi FLEX
Funkcje: zdalne uruchamianie funkcji przewietrzania w centralach SVM
Zasięg: ok. 400 [m]
Zasilanie: bateria 12V LRV08L
Ilość obsługiwanych pilotów przez centralę: do 20 [szt.]
11. czujnik wiatru i deszczu AR / AWR
Zasilanie: 20 ÷ 35 V–, 18 ÷ 35 V~, 200 ÷ 250 V~
Wyjście: NO-NC 250 V~ / 2A, 24 V– / 2A
Wymiar obudowy: 80 x 160 x 55 [mm]
Klasa szczelności: IP65

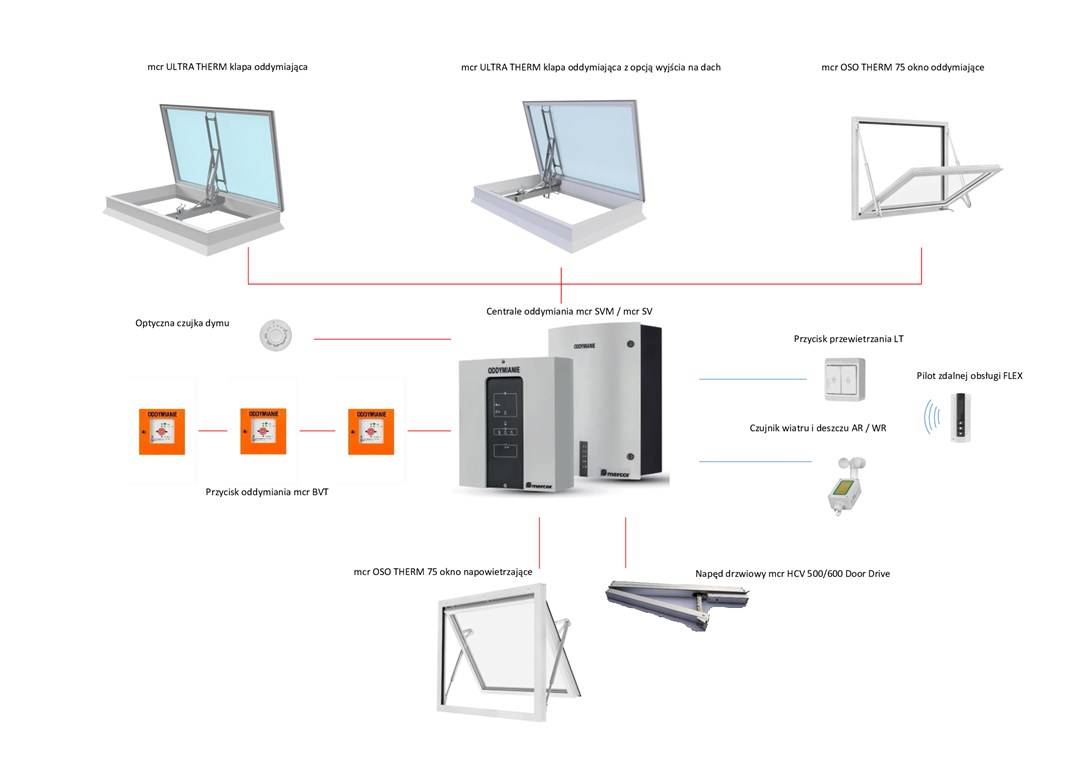

Przykładowy schemat elektrycznego systemu sterowania oddymianiem i napowietrzaniem grawitacyjnym
